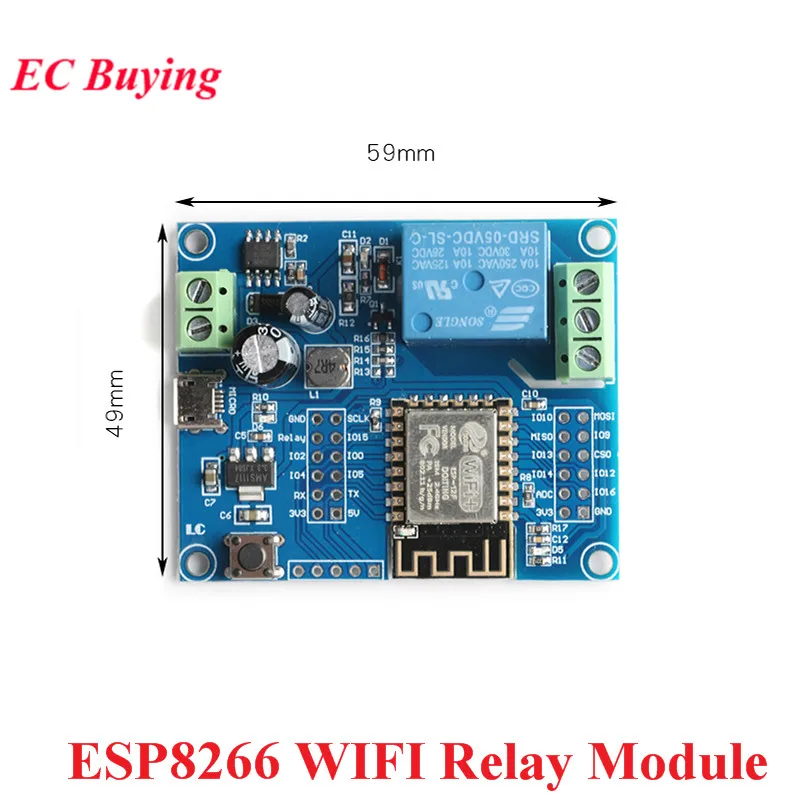

Беспроводной Wi Fi релейный контроллер ESP8266, модуль головного устройства 5 В 80 В постоянного тока, одноканальная макетная плата ESP 12F для умного дома IOT|Интегральные схемы| | АлиЭкспресс
DC5-80V блок питания ESP8266 релейный модуль подходит для ESP8266 развития и обучения, умный дом беспроводного управления и других случаев1.VCC, GND: DC 8-80 в источник питания2.MICPO USB: 5 В постоянного тока USB источник питанияПримечание: DC8-80V/DC5V USB/ pin header 5V может выбрать один из трех способов питания. 3,6x6 мм Кнопка: ESP8266 Кнопка сброса4.UART порт загрузки программы: ESP8266s GND, RX, TX.5V соответственно подключены к GND, TX, RX, 5V внешнего модуля последовательного порта TTL. IO0 должен быть подключен к GND при загрузке. После завершения загрузки отключите соединение IO0 и GND5. GPIO штыревой разъем ведет к порту6. Релейный выходNC: нормально закрытый, реле коротко соединено с COM до его закрытия, и оно приостановлено после его закрытияCOM: открытый конец;НЕТ: обычно открытый конец, реле приостановлено до закрытия, и коротко до COM после закрытия.7. Светодиодный индикатор питания8. Программируемый светодиодный: Управление GPO16;9. Индикатор реле светодиодный: загорается, когда он закрыт.Введение свинцового порта GPIO:1. GND: мощность заземления2. Реле: порт привода реле, по умолчанию используется диск IO5. Если вы хотите использовать другой IO для привода реле, вы можете удалить R14, а затем подключить I/O реле привода к этому контакту реле3.IO2: GPIO2: UARTI-TXD4.IO4: GPIO45.RX: UARTO-RXD: GPIO36.3V3: 3,3 в источник питания7. SCLK: часы8.IO15: GPIO15: MTDO; HSPICS; UARTO-RTS9.IO0: GPIO010.IO5: GPIO511.TX: UARTO-TXD; GPIO112,5 V 5V источника питания13.IO10: GPIO1014.MISO: Slave output и host input15.IO13: GPIO13; HSPI-MOSI; UARTO-CTS16.1IO14: GPIO14; HSPI-CLK17. ADC: результат преобразования A/D. Диапазон входного напряжения: 0 ~ 1 В, диапазон значений: 0 ~ 102418.3V3: 3,3 V источника питания19.MOSI: Хост-выход и slave вход20.IO9: GPIO921. CSO: выбор чипов22.IO12: GPIO12; HSPI-MISO23.IO16: GPIO1624.GND: мощность заземления
Store name : EC-Buying Ali Store
скидка : 11% off
Volume Retail Sales: 10 piece
Product Rating : 5.0
Последняя цена : 89,64 - 270,45 руб.
Название бренда: EC Buying
Происхождение: Китай
Состояние: Новый
Тип: Регулятор напряжения
Номер модели: ESP8266 Wireless WIFI Relay Modules
Применение: -
Рабочая температура: -
Напряжение электропитания: 5V-80V
Мощность рассеивания: -
Упаковка: TQFP
Индивидуальное изготовление: Да
